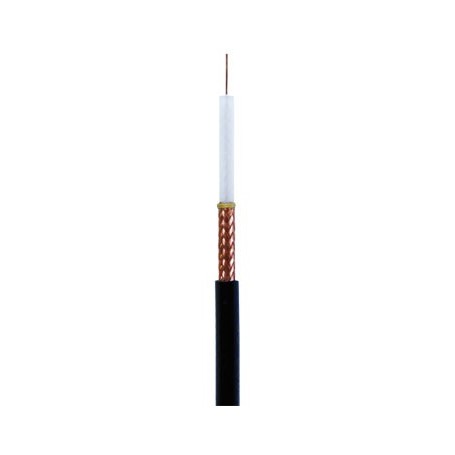

CAVO COASSIALE RG 750OHM

CAVO COASSIALE RG59 MAT.100MT

Descrizione

Caratteristiche fisiche Unità Proprietà
ArticoloRG 59 PE
Prodottocavo coassiale
Modello
DescrizioneCavi coassiali RG 75 Ohm
Conduttore internokg/kmCCS
Diametro del conduttore internomm0,58
DielettricoPE
Diametro sul dietlettricomm3,70
Schermo : nastro
Schermo : trecciaCu
Schermo : copertura%>=87
Guaina esternaPVC/PE
Colori disponibiliNero
Diametro esternomm7,30
Raggio minimo di curvaturamm40
Pesogr/m55



Caratteristiche elettriche Unità Proprietà
Impedenza caratteristicaOhm75 +/-3
CapacitàpF/m67 +/-2
Velocità di propagazione%66
Attenuazione dB/100m10 MHz4,0
Attenuazione dB/100m50 MHz8,0
Attenuazione dB/100m100 MHz11,6
Attenuazione dB/100m230 MHz18,3
Attenuazione dB/100m470 MHz25,5
Attenuazione dB/100m860 MHz39,2
Attenuazione dB/100m1000 MHz42,9
Attenuazione dB/100m1350 MHz
Attenuazione dB/100m1750 MHz
Attenuazione dB/100m2150 MHz
Attenuazione dB/100m2400 MHz
Attenuazione dB/100m3000 MHz
Perdite cumulative di riflessione (S.R.L)5 - 470 MHz>24
Perdite cumulative di riflessione (S.R.L)470 - 1000 MHz>22
Perdite cumulative di riflessione (S.R.L)1000 - 2000 MHz
Perdite cumulative di riflessione (S.R.L)2000 - 3000 MHz
Efficienza di schermaturaCLASSE
Efficienza di schermatura5 - 30 MHz
Efficienza di schermatura30 - 1000 MHz>55
Efficienza di schermatura1000 - 2000 MHz
Efficienza di schermatura2000 - 3000 MHz
Max potenza applicabile a 40C° (IEC 1196)14 MHz
Max potenza applicabile a 40C° (IEC 1196)432 MHz
Max potenza applicabile a 40C° (IEC 1196)1296 MHz
Resistenza cond. Int/extOhm/Km
Rigidità dielettrica della guaina (spark test)KV4
Isolamento guaina (CEI UNEL 36762)dBC4
Aspettativa di vita (ELT)Anni>=20

Scheda tecnica

RG59
