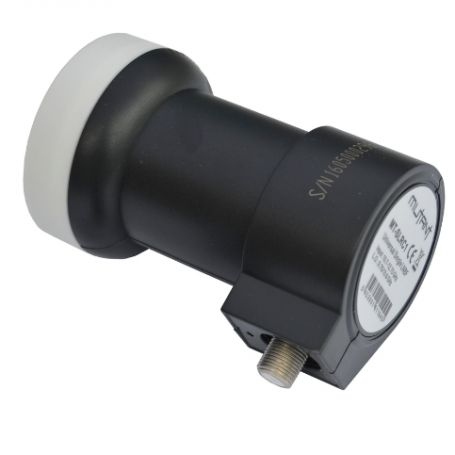

LNB 1 USCITA GT-SAT

LNB GT-SAT Universal COMPACT ultraLTEfree LNB universali con caratteristiche di primissimo livello,caraterrizzati dall'esclusiva circuteria con TRIPLA schermatura LTE che rende gli lnb GTSAT Compact i migliori lnb attualmente in circolazione. Lnb singolo GTSAT L-Shape 40mm ultraLTEfree

CARATTERISTICHE TECNICHE:

TIPO DI LNB: 1 Uscita

FREQUENZA DI INGRESSO:

• BANDA BASSA: 10.7 ~ 11.7 GHz
• BANDA ALTA: 11.7 ~ 12.75 GHz

FREQUENZA DI USCITA:

• BANDA BASSA: 950 ~ 1950 MHz
• BANDA ALTA: 1100 ~ 2150 MHz

FREQUENZA DI OSCILLATORE LOCALE:

• BANDA BASSA: 9.75GHz
• BANDA ALTA: 10.60GHz

STABILITÀ DELL’OSCILLATORE DI FREQUENZA:

• ± 0.5 MHz (max) a temperatura ambiente

RUMORE DI FASE DELL’OSCILLATORE DI FREQUENZA:

• – 60dBc/Hz ad 1kHz (max)
• – 85dBc/Hz a 10kHz (max)
• – 97dBc/Hz a 100kHz (max)

FIGURA DI RUMORE:

• 0.1dB (tipico)

GUADAGNO DI CONVERSIONE:

• 57 ~ 61dB

PIATTEZZA DEL GUADAGNO A 26MHz:

• ± 0.5dB (tipico)

TENSIONE DI COMMUTAZIONE DI POLARITÀ:

• VERTICALE: 11.0 ~ 14.0 Vdc
• ORIZZONTALE: 16.0 ~ 20.0 Vdc

COMMUTAZIONE DI BANDA:

• BANDA BASSA: 0 kHz
• BANDA ALTA: 22 kHz (± 4kHz)

ISOLAMENTO DA CROSS POLARIZZAZIONE:

• 22 dB (tipico)

REIEZIONE DELL’IMMAGINE:

• 40dB (tipico)

USCITA SPURIA:

• < – 60dBm

CONSUMO CORRENTE:

• 100 mA (tipico)

TIPO DI CONNETTORE IN USCITA:

• 75 OHMS F-Female

TEMPERATURA OPERATIVA:

• – 40°C ~ + 65°C

LUNGHEZZA FEED:

• 29mm
